Bell draga bombas

Cómo elegir la bomba de dragado adecuada Bell

Las tablas anteriores muestran las especificaciones sin procesar, pero hay dos datos que son los más importantes a la hora de elegir una bomba para un proyecto: la capacidad de mezcla y la presión/caudal hidráulicos.

La capacidad de mezcla es la cantidad de mezcla de agua y sólidos que la bomba puede bombear por hora, desde los 300 m³/h del modelo Bell 100 hasta los 3500 m³/h del modelo Bell 400. Esta cifra determina la rapidez con la que se lleva a cabo un proyecto y varía en función del tamaño de la bomba.

La presión hidráulica y el caudal de la bomba describen la fuente de energía externa necesaria para accionar la bomba, que suele ser un grupo hidráulico, el sistema hidráulico de una grúa sobre orugas o una unidad de potencia específica. Una bomba más grande necesita un mayor caudal para alcanzar su velocidad nominal: la Bell 100 funciona con 85 l/min a 250 bar, mientras que la Bell 400 necesita 1000 l/min a 300 bar. Conviene comprobar esto con antelación, ya que determina qué fuente de alimentación se necesita en la obra para el proyecto.

El paso esférico es el tamaño máximo de partícula sólida que la bomba puede hacer pasar sin obstruirse, desde los 50 mm en el modelo Bell 100 hasta los 210 mm en el modelo Bell 400. En proyectos con grava, escombros o piedras de mayor tamaño, esta cifra determina qué tamaño de bomba se puede utilizar realmente, independientemente de la capacidad requerida.

Sello mecánico

Bell bombas Utiliza un sello mecánico de alta resistencia (HD), desarrollado en colaboración con uno de los principales fabricantes de sellos del mundo. Las caras de sellado de tungsteno y su estructura reforzada le confieren una mayor vida útil en condiciones abrasivas, y su diseño, que facilita la sustitución, reduce al mínimo los tiempos de inactividad por mantenimiento sobre el terreno.

Bell Ordenador para dragas y sonda « Bell »

Todos los modelos Bell dragado bombas pueden equiparse con el ordenador para dragadoBell , un PC industrial con posicionamiento RTK GPS/GLONASS y una amplia gama de entradas de sensores, para la monitorización en tiempo real de production, la posición y la profundidad. La sondaBell añade capacidad de levantamiento hidrográfico, funcionando como una sonda de eco de frecuencia única o doble, alojada en una carcasa resistente e impermeable.

Aumento de la distancia de descarga mediante una estación de refuerzo

Cuando en un proyecto es necesario bombear la mezcla a una distancia superior a la que puede alcanzar una sola bomba, se puede añadir unaestación de refuerzo Bell a lo largo de la línea de descarga para mantener la presión y production a lo largo de toda la distancia necesaria. Las estaciones de refuerzo están disponibles con motor diésel o eléctrico, montadas sobre bastidor, con la bomba colocada de forma que facilite el acceso y la conexión de las mangueras.

Cabezales para todo tipo de materiales

El cabezal determina qué puede extraer una bomba « Bell ». Todos los cabezales son intercambiables, por lo que una misma bomba puede realizar diferentes tareas. Bell fabrica cinco modelos:

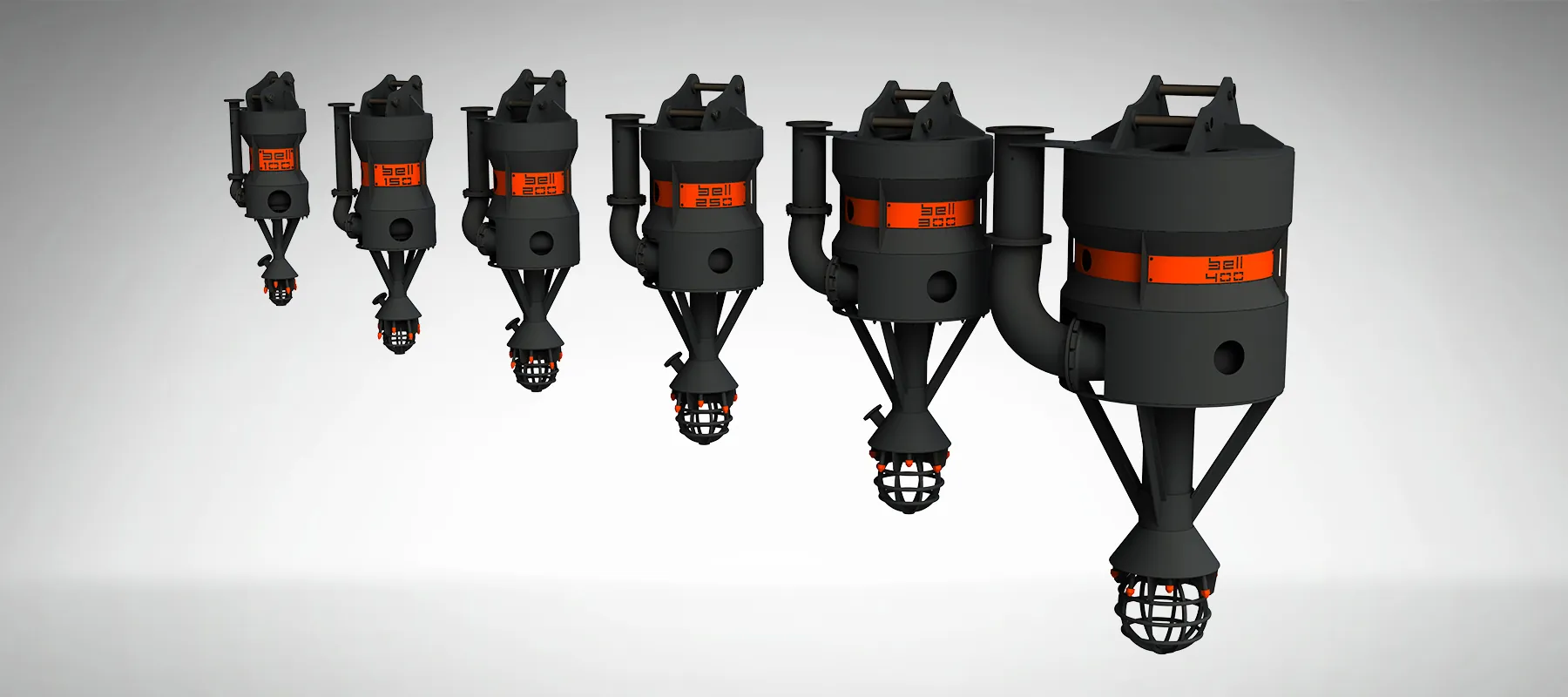

• Cabezal «Sand production »: boquillas de chorro de agua que garantizan una buena mezcla y un alto production de material sólido. Se suspende de una grúa o de un A-frame.
• Cabeza plana de barcaza: un anillo de chorro de agua alrededor de la cabeza, diseñado para vaciar barcazas.

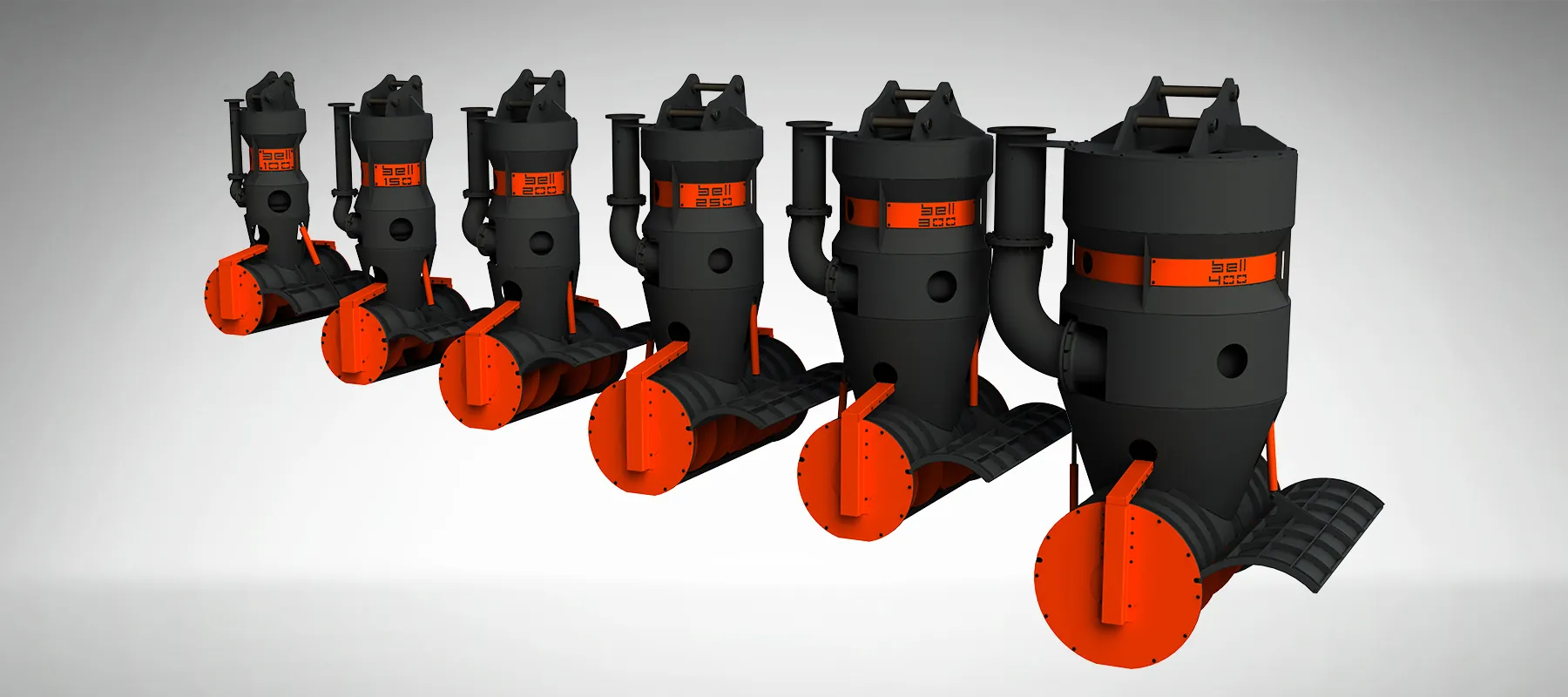

• Cabezal de barrena: draga con una turbidez mínima y extrae menos agua de la zona. Se utiliza en zonas contaminadas y para nivelar el suelo bajo el agua.
• Cabezal de corte: una cortadora hidráulica independiente para arena o arcilla compactadas, suspendida de forma fija de una grúa o una escalera.

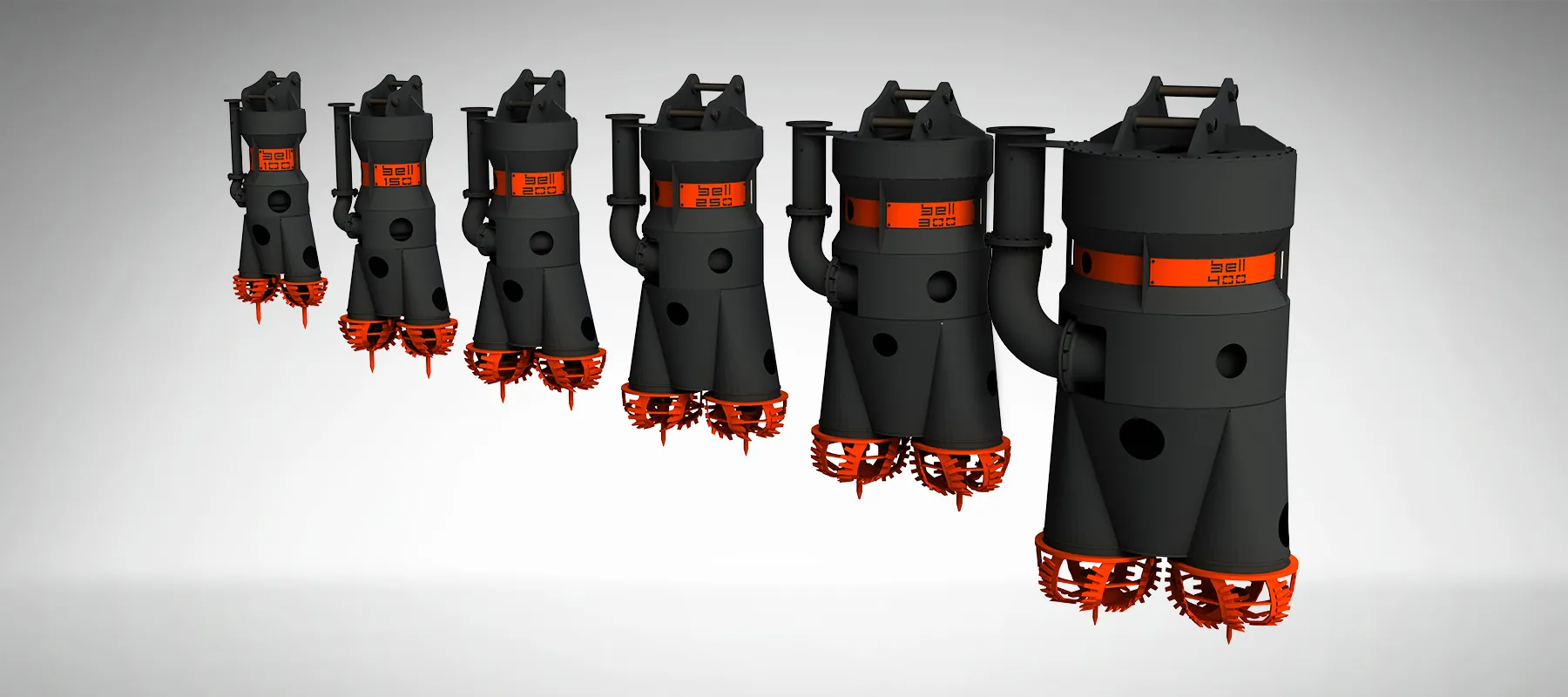

• Cabezal de corte doble: permite que la bomba cuelgue libremente de un cable mientras corta y bombas al mismo tiempo, algo que un cabezal de corte simple no puede hacer. Las boquillas de chorro de agua mantienen los cabezales giratorios libres de obstrucciones.

En la página de cabezales de bomba se muestran los cinco uno al lado del otro.

Recambios, servicio técnico y formación

Bell diseña y fabrica sus sistemas de control de flujo ( bombas ) internamente y ofrece asistencia técnica tras la entrega. El departamento de posventa suministra componentes con plazos de entrega cortos, un paquete completo de piezas de recambio y asesoramiento. El servicio técnico de campo de Bell se encarga de las intervenciones en garantía y posventa, las revisiones técnicas, el servicio en zonas remotas y los cursos de formación, tanto en nuestras instalaciones como in situ. También contamos con operarios experimentados.

Las piezas de desgaste están diseñadas para ser sustituidas. La bomba cuenta con placas de desgaste de NiHard ajustables y un impulsor de NiHard ajustable, y el sello mecánico se puede cambiar in situ. Los sensores son opcionales.

Preguntas frecuentes sobre la draga « Bell » bombas

¿Cuál es la diferencia entre el Bell 100 y el Bell 400?

Tamaño y rendimiento. La « Bell » 100 transporta hasta 300 m³/h de mezcla con 30 kW en el eje y permite el paso de partículas de hasta 50 mm. La « Bell » 400 transporta hasta 3500 m³/h con 500 kW y permite el paso de partículas de hasta 210 mm. Sin cabezal, la « Bell » 100 hidráulica pesa 550 kg y la « Bell » 400 pesa 7750 kg.

¿Puede una bomba funcionar con diferentes alturas de elevación?

Sí. Todos los cabezales de Bell son intercambiables. Utiliza un cabezal de arena production para material suelto, un cabezal cortador para arena y arcilla compactadas, un cabezal cortador doble para material más duro, un cabezal de barrena para baja turbidez y un cabezal plano para barcazas para vaciar barcazas.

¿Debería elegir una bomba hidráulica o una eléctrica?

Existen ambas versiones para cada tamaño. Un Bell 250 hidráulico pesa 2.000 kg sin cabezal y uno eléctrico, 2.900 kg. Una bomba hidráulica necesita una fuente de alimentación externa, normalmente un grupo hidráulico o el sistema hidráulico de una grúa sobre orugas, así que comprueba primero qué tienes en la obra.

¿Cómo se instala una bomba « Bell »?

La bomba funciona sumergida, con la cabeza sobre el material. Se puede montar en una escalera o en una grúa, suspendida de un A-frame, o colgada libremente de una grúa sobre orugas.

¿Cómo puedo bombear a una distancia mayor?

Instala estaciones de refuerzo a lo largo de la línea de descarga. Bell las fabrica con motor diésel o eléctrico, con potencias de entre 55 y 560 kW. Consulta la página de estaciones de refuerzo para ver la gama disponible.
